Apraksts

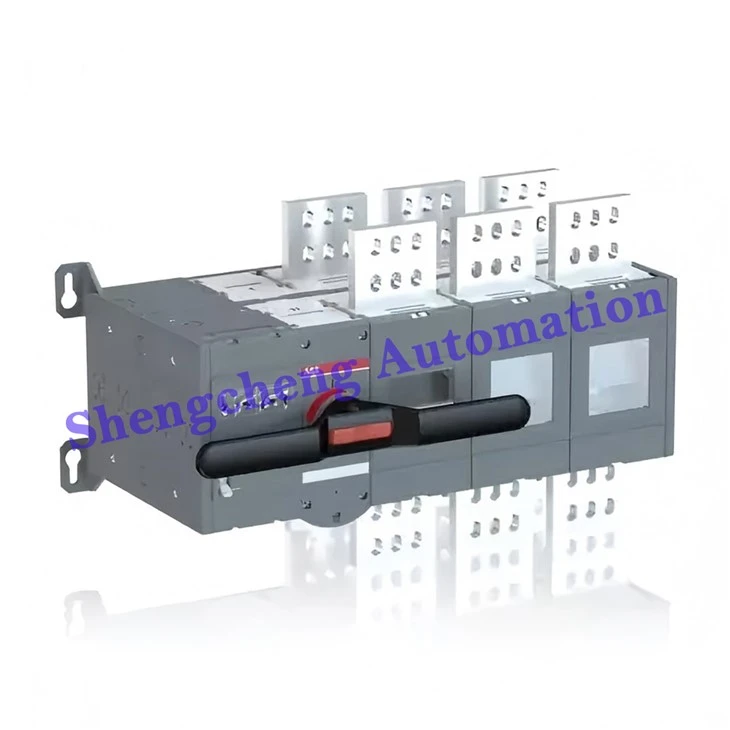

1SCA112710R1001identificē ABB OTM2500E3CM230C motorizētu pārslēgšanas -pārslēgšanas slēdzi, kas paredzēts lielas-strāvas jaudas pārvades lietojumiem.

Pilnīga pasūtīšanas atsauce atspoguļo konkrētu OTM konfigurāciju, apvienojot slēdža rāmja izmēru, polu izvietojumu, motora darbības mehānismu un vadības sprieguma versiju.

Atšķirībā no parastajiem atvienotājiem vai kontaktoriem, ko izmanto ķēžu komutācijai, šī ierīce pieder ABB pārslēgšanās komutācijas iekārtai, kur primārais identifikācijas faktors ir komutācijas izkārtojums kopā ar mehānisko operētājsistēmu.

Rūpniecisko krājumu uzskaitē parasti tiek saglabāts pilns ABB izstrādājuma numurs, jo dažādiem OTM variantiem var būt līdzīgas ārējās struktūras, taču tiem ir atšķirīgi strāvas rādītāji, polu numuri vai darbības metodes.

Multiple modules and interface ports in the PLC chassis.jpg

Tehnisko datu ieraksts

Ierakstīts vienums	Specifikācija
Ražotājs	ABB
Pasūtījuma numurs	1SCA112710R1001
Produkta apzīmējums	OTM2500E3CM230C
Produktu saime	OT motorizēti pārslēgi{0}}
Ierīces veids	Motorizēts C/O slēdzis
Nominālā strāva	2500 A
Poļu skaits	3 stabi
Motora darbība	Integrēta motora piedziņa
Motora vadības spriegums	220–240 V maiņstrāva
Nominālais izolācijas spriegums (Ui)	1000 V
Nominālais darba spriegums (Ue)	Līdz 1000 V
Īss{0}}laika izturības strāva (Icw)	55 kA
Montāžas stils	Paneļa uzstādīšana
Priekšējās aizsardzības pakāpe	IP20

Modeļa konfigurācijas sadalījums

Apzīmējums OTM2500E3CM230C nodrošina galveno identifikācijas informāciju.

Modeļa elements	Apraksts
OTM	ABB motorizēta maiņa{0}}pārslēdzēju saime
2500	Pašreizējais kadra vērtējums
E3	Trīs{0}}polu konfigurācija
C	Mainiet{0}}pārslēgt versiju
M	Motorizēta darbība
230C	Motora darba sprieguma variants

Modeļa kods tiek izmantots, lai atšķirtu šo ierīci no citām OTM konfigurācijām ar atšķirīgu strāvas jaudu vai manuālas darbības versijām.

Pārslēgšanas izkārtojums

Šī ierīce ir konfigurēta kā pārslēgšanas{0}}ierīce, nevis standarta ieslēgšanas/izslēgšanas izolators.

Funkcija	Apraksts
Pārslēgšanas veids	Mainiet{0}}darbību
Galvenās ķēdes stabi	3
Darbības režīms	Motorizēts
Manuālā darbība	Pieejams caur roktura mehānismu
Pārslēgšanas pozīcija	I-0-II

Integrētais motora mehānisms ļauj elektriski darbināt pārslēgšanas pozīciju, savukārt manuālas darbības iespēja ir iekļauta vietējai apstrādei.

Vai nevarat atrast vajadzīgo versiju?

Lūdzu, sazinieties ar mums.

Elektriskās jaudas ieraksts

OTM2500E3CM230C pieder pie augstas -strāvas ABB OT pārsūtīšanas slēdžu saimes.

Parametrs	Vērtība
Pašreizējā klase	2500 A
Sprieguma klase	1000 V
Polu konfigurācija	Trīs fāze
Termināla savienojums	Skrūves savienojums
Īss{0}}laika pašreizējais vērtējums	55 kA

OTM sērijas pozīcija

ABB OTM motorizētie pārslēgšanas slēdži{0}}ir pieejami dažādos izmēros un konfigurācijās.

Galvenās atšķirības starp OTM modeļiem ir šādas:

Atlases apgabals	Iespējamās variācijas
Pašreizējais vērtējums	Dažādas ampēru klases
Pola numurs	Dažādi pārslēgšanās pasākumi
Darbības metode	Manuāla vai motorizēta
Vadības spriegums	Dažādas motora versijas
Instalācijas formāts	Paneļu montāžas iespējas

OTM2500E3CM230C ir viena konkrēta augstas strāvas{3}}motorizēta konfigurācija.

Identifikācija pirms nomaiņas

Pārbaudot esošo pārsūtīšanas slēdzi nomaiņai, ir jāpārbauda šāda informācija:

Pārbaudiet vienumu	Iemesls
ABB Artikula numurs	Apstipriniet precīzu konfigurāciju
Pašreizējais vērtējums	Saskaņojiet jaudas jaudu
Poļu skaits	Apstipriniet ķēdes izkārtojumu
Motora spriegums	Match darbības mehānisms
Pārslēgšanas veids	Apstipriniet{0}}pārmaiņas funkciju
Skapja izmēri	Pārbaudiet instalācijas saderību

Lielām strāvas komutācijas iekārtām nepietiek tikai ar ampēru nomināla saskaņošanu, jo vienā produktu saimē var būt dažādas mehāniskās konfigurācijas.

Komponentu klasifikācija

Kategorija	Sīkāka informācija
Zīmols	ABB
Galvenā kategorija	Slēdži un atvienotāji
Produktu saime	OT pārsūtīšanas slēdži
sērija	OTM
Komponenta veids	Motorizēta maiņa{0}}pārslēdzis
Iekārtas funkcija	Jaudas pārsūtīšanas pārslēgšana

FAQ

J: Kāda ir slēdža OTM2500E3CM230C galvenā funkcija?

A: Ierīce ir paredzēta motorizētai pārvadei starp elektroenerģijas avotiem rūpnieciskās sadales sistēmās.

J: Vai 1SCA112710R1001 ir tas pats produkts, kas OTM2500E3CM230C?

A: Jā. OTM2500E3CM230C ir oficiālais ABB produkta apzīmējums, kas saistīts ar kataloga numuru 1SCA112710R1001.

J: Kāda veida instalācijas parasti izmanto šo slēdzi?

A: Produkts parasti tiek izmantots rūpnieciskās iekārtās, ģeneratoru sistēmās un elektrosadales lietojumos, kur nepieciešama kontrolēta avota pārnešana.

J: Vai slēdzis atbalsta motorizētu darbību?

A: Jā. Iekārta funkciju pārslēgšanai izmanto elektriski darbināmu motora mehānismu.

J: Kurā ABB produktu kategorijā ietilpst šis modelis?

A: Slēdzis pieder ABB komutācijas un atvienotāju produktiem rūpnieciskajām jaudas pārvaldības sistēmām.
